Brancher un interrupteur : le pas à pas pour les novices

Vous avez un interrupteur à remplacer ou à installer, et l'idée de toucher à l'électricité vous rend hésitant. C'est compréhensible. Pourtant, brancher un interrupteur simple est à la portée d'un bricoleur novice, à condition de respecter quelques règles de sécurité et de suivre un ordre précis. Ce guide vous explique le branchement pas à pas, sans jargon inutile, pour que vous puissiez allumer votre lampe en toute sérénité.

Quel matériel faut-il vraiment pour un interrupteur simple ?

Avant de toucher au moindre fil, rassemblez ce dont vous aurez besoin. Un interrupteur simple ne demande pas grand-chose : un tournevis plat ou cruciforme (selon les vis de votre mécanisme), une pince à dénuder, et bien sûr l'interrupteur lui-même. Côté fils, vous travaillerez avec trois conducteurs principaux :

• Le fil de phase (rouge ou marron) : il amène le courant depuis le disjoncteur jusqu'à l'interrupteur.
• Le retour lampe (orange ou violet) : il repart de l'interrupteur vers l'ampoule.
• Le fil neutre (bleu) : il va directement de la lampe au tableau électrique, sans passer par l'interrupteur.

Le fil de terre (vert/jaune) est lui aussi obligatoire pour la sécurité, mais il ne se branche pas sur l'interrupteur simple. Il se raccorde directement à la lampe et au tableau.

Le même réflexe vaut au plafond : avant de changer un luminaire, coupez le courant au disjoncteur et vérifiez l’absence de tension, pas seulement l’interrupteur mural. Si la suspension est lourde ou si le crochet existant gêne la pose, le travail ne concerne plus seulement les fils. Il faut aussi contrôler l’ancrage, la boîte et la charge admissible avant de remplacer un crochet DCL par une vis.

Sur l'interrupteur, vous trouverez deux bornes : une marquée L pour la phase, et une marquée 1 pour le retour lampe. Certains modèles récents utilisent des bornes automatiques (sans vis) : il suffit d'enfoncer le fil dénudé. Vérifiez la notice de votre appareil pour être sûr du modèle.

Les étapes pour brancher un interrupteur simple

Voici la procédure à suivre, dans l'ordre. Ne sautez aucune étape, surtout la première.

1. Coupez le courant au tableau électrique. Placez le disjoncteur du circuit d'éclairage sur la position "off". Pour être vraiment tranquille, coupez le disjoncteur général. Ensuite, vérifiez l'absence de tension avec un testeur de tension (un petit tournevis qui s'allume). Ne vous fiez pas à l'interrupteur : il peut être éteint mais le fil rester sous tension.
2. Dénudez les fils sur environ 8 à 10 mm. Utilisez une pince à dénuder, pas un couteau qui risque d'entamer le cuivre. Si votre interrupteur a un gabarit de dénudage (souvent une encoche sur le boîtier), servez-vous-en pour la bonne longueur.

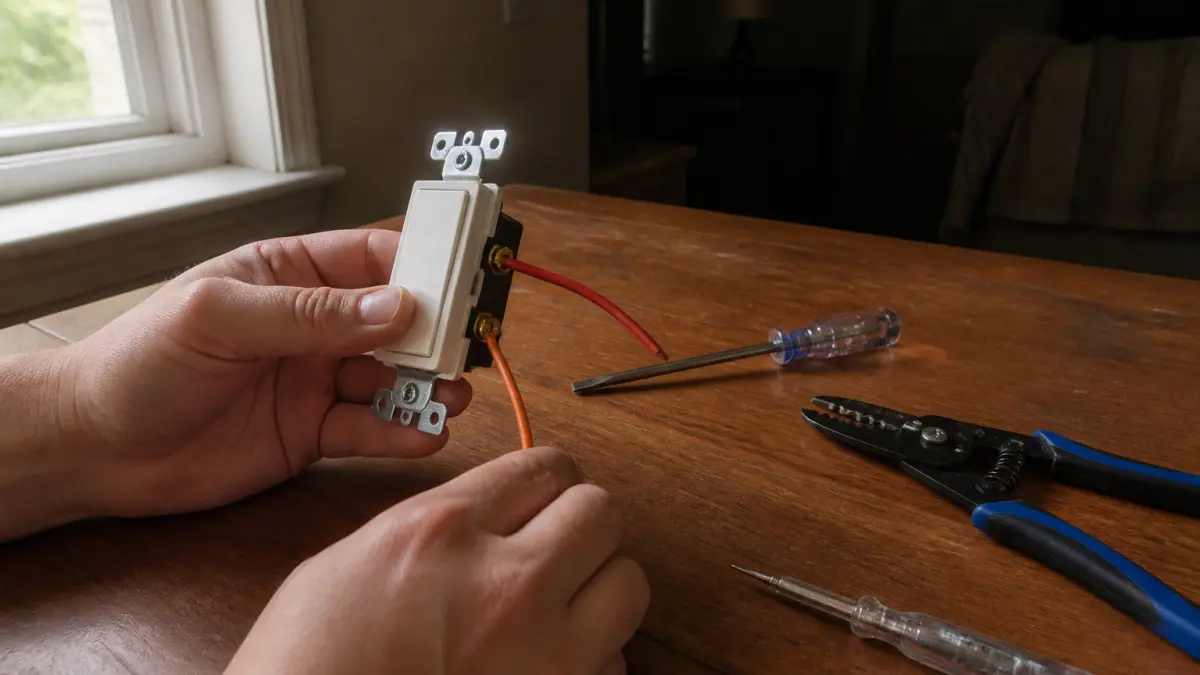

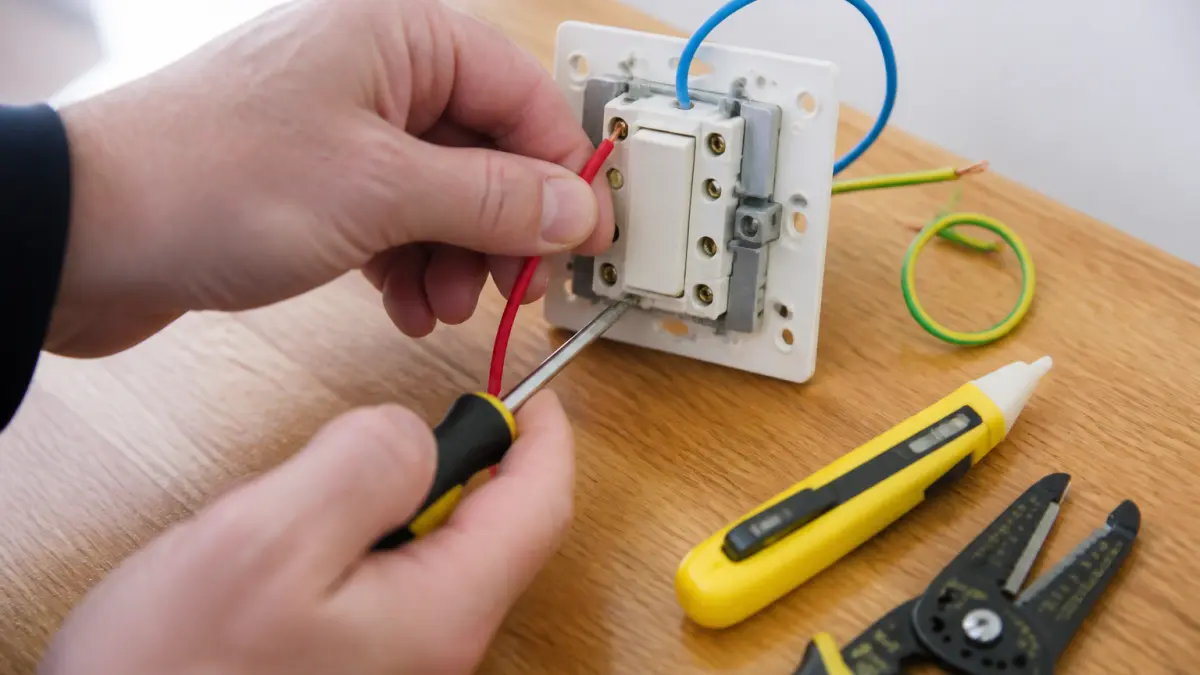

3. Branchez le fil de phase (rouge) sur la borne L de l'interrupteur. Serrez bien la vis ou enfoncez le fil jusqu'au clic si c'est une borne automatique.
4. Branchez le retour lampe (orange ou violet) sur la borne 1. Même opération : serrage ou enfoncement.

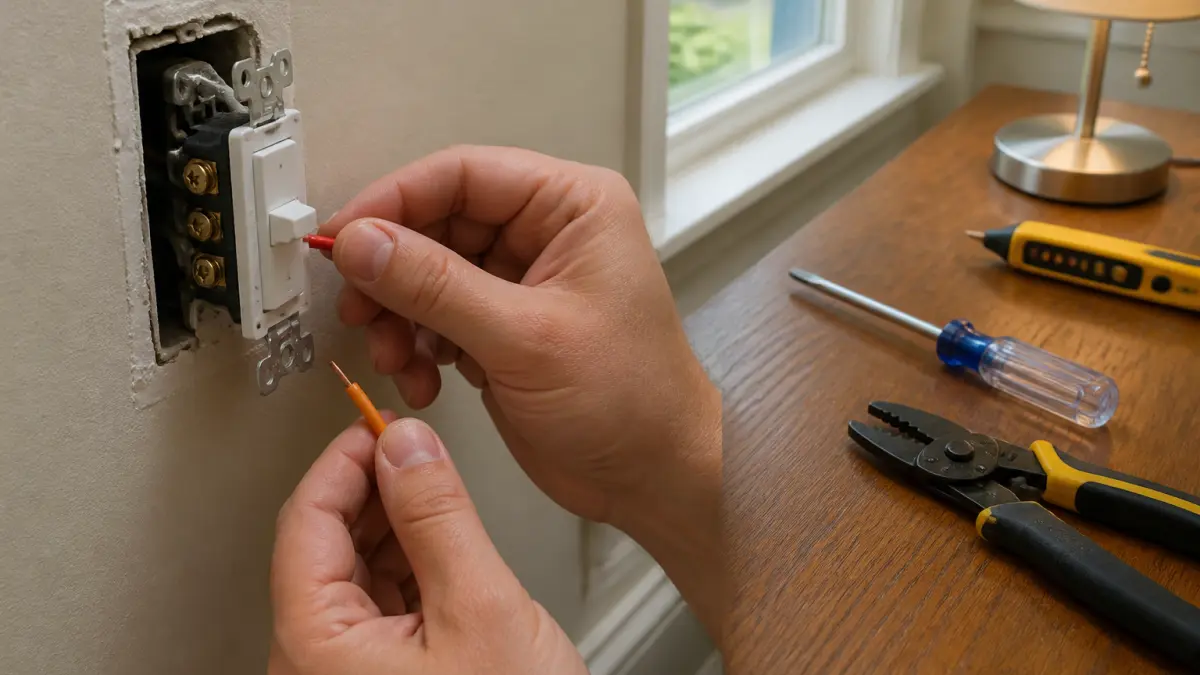

5. Placez le mécanisme dans la boîte d'encastrement (le trou dans le mur). Veillez à ce que les fils ne se coincent pas et ne soient pas pincés par les vis de fixation. Poussez délicatement l'interrupteur dans la boîte.
6. Fixez l'interrupteur avec les vis fournies, puis installez la plaque de finition.
7. Remettez le courant et testez : appuyez sur l'interrupteur, la lumière doit s'allumer et s'éteindre.

Si rien ne se passe, vérifiez que les fils sont bien enfoncés dans les bornes et que le disjoncteur est bien réarmé. Parfois, un fil mal dénudé touche à peine la borne et le contact ne se fait pas.

Et si vous voulez commander la lumière depuis deux endroits ?

Vous avez un couloir, une chambre avec une entrée et un lit, ou un escalier ? Dans ce cas, il vous faut un montage en va-et-vient. Le principe est différent : vous utilisez deux interrupteurs va-et-vient reliés entre eux par deux fils supplémentaires, appelés fils navettes (généralement orange).

Voici le schéma de branchement pour deux points de commande :

• Le premier interrupteur reçoit la phase sur sa borne L.
• Les deux interrupteurs sont reliés entre eux par deux fils navettes (bornes 1 et 2 de chaque interrupteur).
• Le second interrupteur envoie le retour lampe vers l'ampoule (borne L de ce second interrupteur).
• Le neutre va directement de la lampe au tableau.

Ce montage demande de tirer les fils navettes sur la distance qui sépare les deux interrupteurs. Si vous créez le circuit de toutes pièces, il faut prévoir des moulures ou des goulottes pour passer les câbles. Si vous remplacez un va-et-vient existant, repérez bien les fils avant de les déconnecter : notez leur position avec un morceau de ruban adhésif ou une photo.

Attention : un interrupteur simple et un interrupteur va-et-vient ne sont pas interchangeables. Le va-et-vient a trois bornes (L, 1, 2) au lieu de deux. Si vous achetez un modèle standard, vérifiez qu'il correspond bien à votre besoin (simple ou va-et-vient).

Les erreurs à éviter absolument

Quelques pièges reviennent souvent chez les débutants. Les voici, pour que vous les évitiez :

• Confondre phase et neutre. Si vous branchez le neutre sur l'interrupteur, la lampe ne s'allumera pas et vous risquez un court-circuit. La phase est toujours connectée à l'interrupteur, le neutre va directement à la lampe.
• Oublier de couper le courant. Même si vous êtes pressé, ne faites jamais l'économie de cette étape. Un choc électrique à 230 volts peut être mortel.
• Forcer sur les vis des bornes. Serrez à la main, sans outil électrique. Un serrage excessif peut casser le mécanisme ou écraser le fil.
• Négliger la longueur de dénudage. Trop court, le fil ne fait pas contact ; trop long, il peut toucher la masse métallique de la boîte et provoquer un court-circuit. 8 à 10 mm est la bonne mesure.

Si vous installez un va-et-vient, une erreur classique est d'inverser les fils navettes entre les deux interrupteurs. Dans ce cas, la lumière ne s'allume que si les deux interrupteurs sont dans la même position. Vérifiez le câblage : le fil navette de la borne 1 du premier doit aller à la borne 1 du second, et celui de la borne 2 à la borne 2.

Quand faire appel à un électricien ?

Le branchement d'un interrupteur simple ou d'un va-et-vient est à votre portée si vous êtes méthodique et que vous respectez les consignes de sécurité. Mais si vous devez créer un circuit neuf, tirer des câbles dans les murs ou modifier le tableau électrique, mieux vaut confier le travail à un professionnel. Un électricien vous coûtera entre 40 et 60 euros de l'heure selon les régions, mais il vous garantira une installation conforme à la norme NF C 15-100. Pour un simple remplacement d'interrupteur, lancez-vous : c'est un geste de bricolage de base qui vous fera gagner du temps et de l'argent.
